数据中心100G以太网光纤布线瘦身解决方案

来源:本站作者:admin日期:2018/12/6阅读 0
随着大数据时代的不断发展,在AI和云计算等应用的影响下,数据中心已经成为相关企业提升竞争力的必备利器。因此全球的数据中心的服务器数量增速不断提升,规模也在日益增大,数据中心对光纤布线产品的也相应提出了更多的要求,如:高密度、高强度,低损耗、长寿命等。
   针对综合光纤布线类产品而言,在数据中心机房空间一定的情况下,高密度布线将大大的提高空间利用效率,同时提高通风效率,降低机房制冷能耗。光迅科技在现有的100G以太网光纤布线解决方案上面完成了瘦身方案的设计。该方案可以在保证产品质量的前提下,满足客户更高空间密度的需求。瘦身方案包括1.2mm*2双工LC跳线、1U144芯配线架、5.5mm32芯MPO主干和2.0mm12芯MPO/MTP跳线。

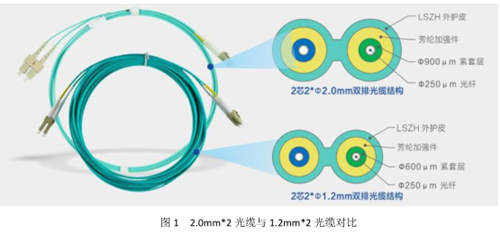

一、100G BASE-CWDM4和100G BASE-SWDM4采用双工LC结构,常规的双工LC光缆为2.0mm *2结构,现瘦身升级为1.2mm *2结构。现有1.2mm *2的双工LC光纤光缆与原有方案相比,光缆的体积减少40%,光缆的重量减少约30%,极大的降低了对光缆槽道的体积和强度的要求,同时降低工程人员施工难度。

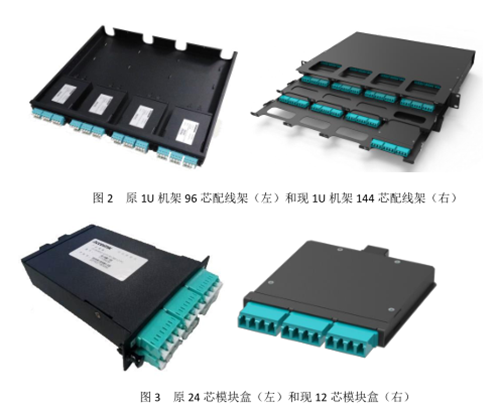

二、与双工LC光纤光缆配套使用的配线架,由原来的标准19寸1U机架的96芯现升级为144芯。原有标准19寸1U的配线架采用4个24芯的MPO/MTP转LC模块盒组成,而现在144芯配线架由12个12芯MPO/MTP转LC模块盒组成。现有的1U机架144芯的配线架与原1U机架96芯相比,在相同的空间内的容量增加50%,大大的提高了机柜利用率。且新型的结构采用抽屉式的结构,方便施工人员安装以及管理。

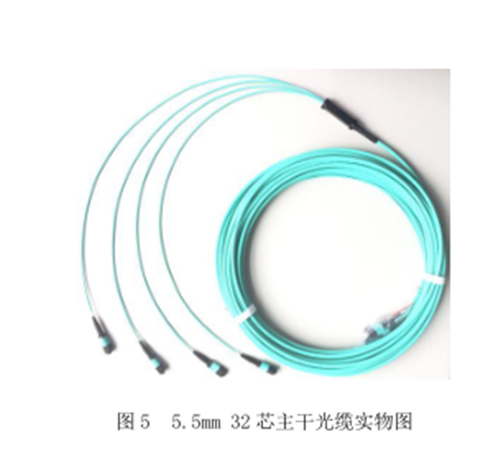

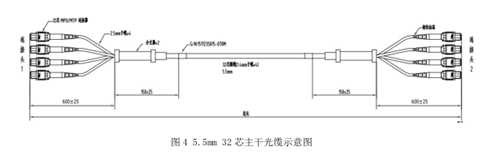

三、常规的8芯主干光缆采用的是4.5mm的光缆结构,。现升级瘦身为主干光缆为32芯、5.5mm的外径,子缆为4个1.4mm光缆结构。现有的32芯5.5mm主干光缆结构与原8芯4.5mm光缆相比,所占空间比例降低约63%。另在保证机械强度的同时,可以减轻60%的重量,降低了对光缆槽道强度和容量的要求,增加了通风面积,同时能有效的降低施工强度。产品示意图如下:

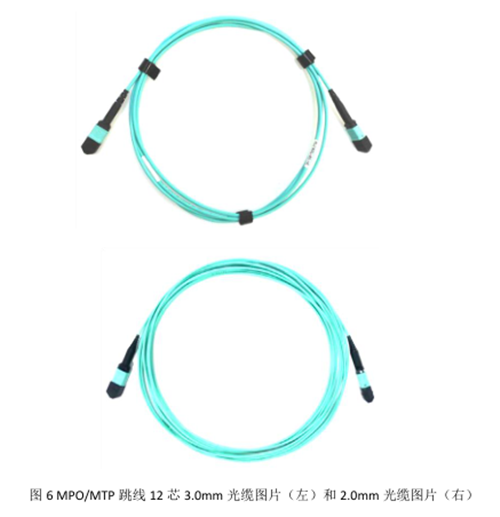

四、当前100G BASE-SR4和100G BASE-PSM4采用的是MPO/MTP连接器结构,常规12芯光纤光缆为3.0mm,现升级为12芯2.0mm的光缆结构,使用配套2.0mmMPO/MTP散件结构。

现有的2.0mm光纤光缆结构与原3.0mm光缆相比,所占空间比例降低约33%。
